D 不鏽鋼凸片噴頭

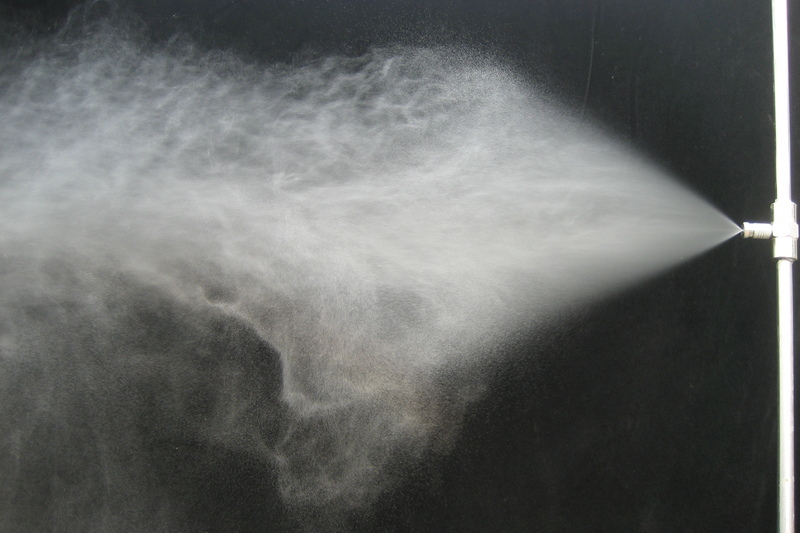

D型不鏽鋼凸片噴頭

1. 本形式噴頭為本公司標準量化噴頭
2. 不鏽鋼噴片採用日本316不鏽鋼材耐磨耗,化學酸鹼度
3. 噴片穿孔厚度高於0.2MM,為所有類型噴頭最厚穿透面
4. 噴頭設計皆為可拆卸並易於更換或清洗
5. 高級CNC 車床加工製品,尺寸精密,品質穩定
6. 可接受客製化製造生產



編號 孔徑規格 轉芯 外牙 彈簧規格 操作壓力 噴霧量 外徑 長度 重量
item no mm ditch×mm T (mm) kg/cm² c.c./Min mm mm g
D00 0.12 2×0.2 No.10/24unc 0.55×6.5 30~70 18~35 9.5 22 8.5
D01 0.15 2×0.2 No.10/24unc 0.55×6.5 30~70 28~48 9.5 22 8.5
D02 0.2 2×0.2 No.10/24unc 0.55×6.5 30~70 48~73 9.5 22 8.5
D03 0.3 2×0.3 No.10/24unc 0.55×6.5 30~70 60~110 9.5 22 8.5
D04 0.4 2×0.3 No.10/24unc 0.55×6.5 30~70 98~180 9.5 22 8.5
D05 0.5 2×0.3 No.10/24unc 0.55×6.5 30~70 135~225 9.5 22 8.5
D23 0.3 2×0.4 No.10/24unc 0.55×6.5 30~70 100~190 9.5 22 8.5
D24 0.4 2×0.4 No.10/24unc 0.55×6.5 30~70 150~310 9.5 22 8.5
D25 0.5 2×0.4 No.10/24unc 0.55×6.5 30~70 225~385 9.5 22 8.5
D06 0.6 2×0.3 No.10/24unc 0.55×6.5 30~70 180~300 9.5 22 8.5
D08 0.8 2×0.3 No.10/24unc 0.55×6.5 30~70  210~380 9.5 22 8.5
D10 1.0 2×0.3 No.10/24unc 0.55×6.5 30~70 300~450 9.5 22 8.5
D46 0.6 4×0.4 No.10/24unc 0.55×6.5 30~70 400~640 9.5 22 8.5
D48 0.8 4×0.4 No.10/24unc 0.55×6.5 30~70 580~960 9.5 22 8.5
D410 1.0 4×0.4 No.10/24unc 0.55×6.5 30~70 720~1200 9.5 22 8.5



AD系列:銅鍍鎳止漏閥

VD系列:耐酸鹼弗素止漏閥

DS系列:全不鏽鋼和耐酸鹼弗素止漏閥

DM系列:中壓15~30kg/c㎡

DL系列:低壓10~15kg/c㎡

D-18不鏽鋼凸片噴頭



編號 孔徑規格 轉芯 外牙 彈簧規格 操作壓力 噴霧量 六角 長度 重量
item no mm ditch×mm T (mm) kg/cm² c.c./Min mm mm g
D0018 0.12 2×0.2 1/8″ 0.55×6.5 30~70 18~35 10 26 10.8
D0118 0.15 2×0.2 1/8″ 0.55×6.5 30~70 28~48 10 26 10.8
D0218 0.2 2×0.2 1/8″ 0.55×6.5 30~70 48~73  10 26 10.8
D0318 0.3 2×0.3 1/8″ 0.55×6.5 30~70 60~110  10 26 10.8
D0418 0.4 2×0.3 1/8″ 0.55×6.5 30~70 98~180  10 26 10.8
D0518 0.5 2×0.3 1/8″ 0.55×6.5 30~70 135~225  10 26 10.8
D2318 0.3 2×0.4 1/8″ 0.55×6.5 30~70 100~190  10 26 10.8
D2418 0.4 2×0.4 1/8″ 0.55×6.5 30~70 150~310  10 26 10.8
D2518 0.5 2×0.4 1/8″ 0.55×6.5 30~70 225~385  10 26 10.8
D0618 0.6 2×0.3 1/8″ 0.55×6.5 30~70 180~300  10 26 10.8
D0818 0.8 2×0.3 1/8″ 0.55×6.5 30~70  210~380  10 26 10.8
D1018 1.0 2×0.3 1/8″ 0.55×6.5 30~70 300~450  10 26 10.8
D4618 0.6 4×0.4 1/8″ 0.55×6.5 30~70 400~640  10 26 10.8
D4818 0.8 4×0.4 1/8″ 0.55×6.5 30~70 580~960  10 26 10.8
D41018 1.0 4×0.4 1/8″ 0.55×6.5 30~70 720~1200  10 26 10.8



D-18F系列:含PP過濾綿濾芯

AD-18系列:銅鍍鎳球止漏閥；AD-18F系列:銅鍍鎳球止漏閥含PP過濾綿濾芯

VD-18系列:耐酸鹼弗素止漏閥； VD-18F系列:耐酸鹼弗素止漏閥含PP過濾綿濾芯

DS-18系列:全不鏽鋼和耐酸鹼弗素止漏閥；DS-18F系列:全不鏽鋼和耐酸鹼弗素止漏閥含PP過濾綿濾芯

DL-18系列:低壓10~15kg/c㎡；DL-18F系列:低壓10~15kg/c㎡含PP過濾綿濾芯

DM-18系列:中壓15~30kg/c㎡；DM-18F系列:中壓15~30kg/c㎡含PP過濾綿濾芯



T型不鏽鋼凸片直芯噴頭



編號 孔徑規格 轉芯 外牙 彈簧規格 操作壓力 噴霧量 外徑 長度 重量
item no mm ditch×mm T (mm) kg/cm² c.c./Min mm mm g
T01 0.15 2×0.25 No.10/24unc 0.55×6.5 30~70 28~48 9.5 25 9.5
T02 0.2 2×25 No.10/24unc 0.55×6.5 30~70 48~73 9.5 25 9.5
T03 0.3 2×25 No.10/24unc 0.55×6.5 30~70 60~110 9.5 25 9.5
T04 0.4 2×25 No.10/24unc 0.55×6.5 30~70 98~180 9.5 25 9.5
T05 0.5 2×25 No.10/24unc 0.55×6.5 30~70 135~225 9.5 25 9.5



VT系列:耐酸鹼弗素止漏閥

TS系列:全不鏽鋼和耐酸鹼弗素止漏閥

TM系列:中壓15~30kg/c㎡

TL系列:低壓10~15kg/c㎡
