BD-SF 渦漩濾管不鏽鋼嵌入式噴片噴頭

BD-SF 渦漩濾管不鏽鋼嵌入式噴片噴頭

1.濾管設計於噴頭內，確保異物，水垢不易堵塞噴片。
2.濾管採用渦漩裝置，可自行攪動異物或水垢，使切割成微小粒子通過濾網確保過濾管乾淨。
3.特殊濾管設計，表面積超寬，即使濾管表面積受阻90%，能可以通過足夠水來產生噴霧。
4.濾管螺牙鎖入噴頭本體，可清洗,更換簡單又牢固。
5.採用SUS316不鏽鋼網，耐久性特佳。
6.採用高級精密車床加工鑽孔，圓徑真圓。
7.採用特殊芯可使噴霧流量低，霧化均勻。



編號 孔徑規格 轉芯 外牙 彈簧規格 操作壓力 噴霧量 外徑 長度 重量
item no mm ditch×mm T (mm) kg/cm² c.c./Min mm mm g
BD01SF 0.15 2×0.2 No.10/24unc 0.55×6.5 30~70 28~48 9.5 38 13.5
BD02SF 0.2 2×0.2 No.10/24unc 0.55×6.5 30~70 48~73 9.5  38 13.5
BD03SF 0.3 2×0.3 No.10/24unc 0.55×6.5 30~70 60~110 9.5  38 13.5
BD04SF 0.4 2×0.3 No.10/24unc 0.55×6.5 30~70 98~180 9.5  38 13.5
BD05SF 0.5 2×0.3 No.10/24unc 0.55×6.5 30~70 135~225 9.5  38 13.5
BT01SF 0.15 2×0.2 No.10/24unc 0.55×6.5 30~70 28~48 9.5 39 14
BT02SF 0.2 2×0.2 No.10/24unc 0.55×6.5 30~70 48~73 9.5  39 14
BT03SF 0.3 2×0.3 No.10/24unc 0.55×6.5 30~70 60~110 9.5  39 14
BT04SF 0.4 2×0.3 No.10/24unc 0.55×6.5 30~70 98~180 9.5  39 14
BT05SF 0.5 2×0.3 No.10/24unc 0.55×6.5 30~70 135~225 9.5  39 14



1. VBD-SF系列:耐酸鹼弗素止漏閥；VBT-SF系列:耐酸鹼弗素止漏閥
2. BDS-SF系列:全不鏽鋼和耐酸鹼弗素止漏閥
3. BDM-SF系列:中壓15~30kg/c㎡
4. BDL-SF系列:低壓10~15kg/c㎡

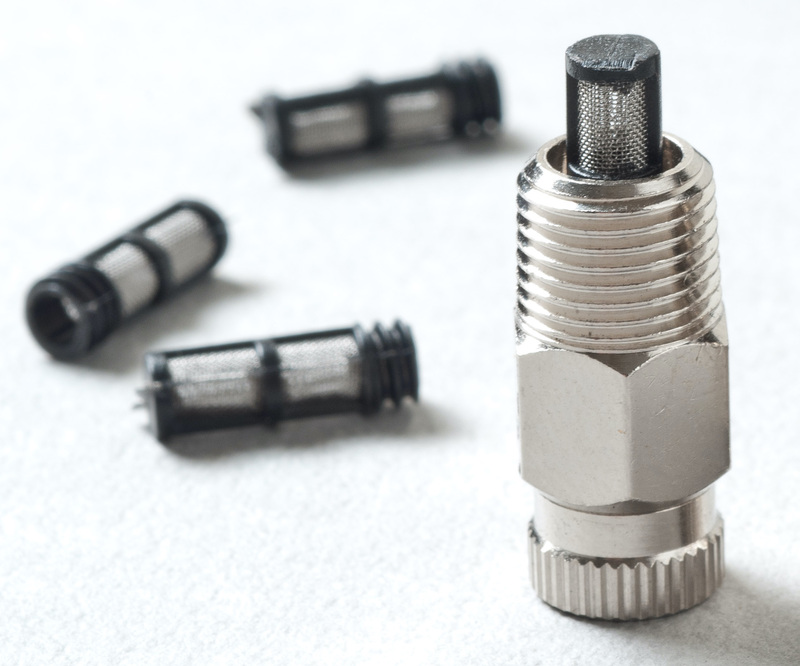

BD-18SF Type

 1/8″ 渦漩濾管不鏽鋼嵌入式噴片噴頭



編號 孔徑規格 轉芯 外牙 彈簧規格 操作壓力 噴霧水量 六角 噴頭長度 噴頭淨重
mm ditch×mm T (mm) kg/cm² c.c./Min mm mm g
BD0118SF 0.15 2×0.2 1/8″ 0.55×6.5 30~70 28~48 10 29 12
BD0218SF 0.2 2×0.2 1/8″ 0.55×6.5 30~70 48~73  10 29 12
BD0318SF 0.3 2×0.3 1/8″ 0.55×6.5 30~70 60~110  10 29 12
BD0418SF 0.4 2×0.3 1/8″ 0.55×6.5 30~70 98~180  10 29 12
BD0518SF 0.5 2×0.3 1/8″ 0.55×6.5 30~70 135~225  10 29 12



1. VBD-18SF 系列:耐酸鹼弗素止漏閥
2. BDS-18SF 系列:全不鏽鋼和耐酸鹼弗素止漏閥
3. BDM-18SF 系列:中壓15~30kg/c㎡
4. BDL-18SF 系列:低壓10~15kg/c㎡
5. 可選用牙規: M8 (BD-M8SF、VBD-M8SF、BDS-M8SF、BDM-M8SF、BDL-M8SF)
6. 可選用過濾材質: 白色濾棉 (BD-18F、VBD-18F、BDS-18F、BDM-18F、BDL-18F)
